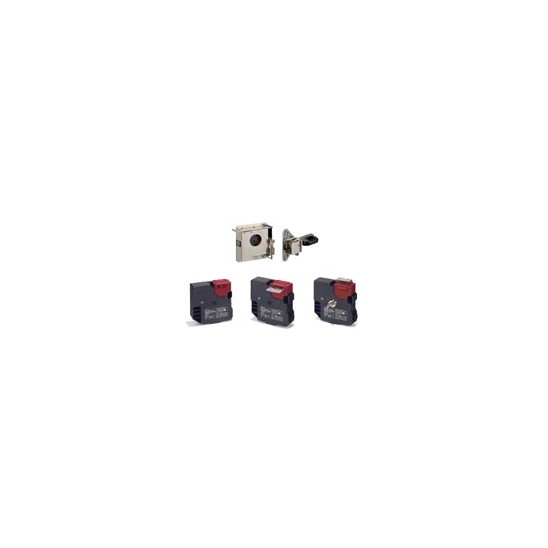

D4JL/D4JL-SK

▶ 안전회로 2개 + 모니터용 접점 2개로 다양한 모니터링을 실현
▶ 작업자가 갇히는 것을 방지하는 드래프트키
▶ 배면 릴리즈 기능으로 작업자가 울타리 내에 남겨지는 것을 방지

※ D4JL-1□F□-□□(-01)/3□F□-□□(-01)는 2012년 3월 생산 종료,
    자세한 사항은 SERVICE->생산중지/추천대체상품가이드 를 참조하세요.

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

수지형 전자 락 세이프티 도어 스위치
세계 최각의 락 강도

락 강도 3,000N으로 대형 중량 도어에도 사용할 수 있습니다.

D4JL, D4JL-SK40 Features 3 D4JL_Features1

안전 회로에 2회로 + 모니터 접점이 2개

안전 회로를 2회로 사용할 수 있습니다. 또한 도어의 개폐 상태와 락 상태를 각각 모니터링할 수 있습니다.



위험한 장소에 작업자가 들어갈 때 보호하는 다양한 방법

Trapped Key 타입 (메커니컬 락 타입에 한함)
Trapped key 를 갖고 위험 에어리어로 들어가면 제 3자에 의해 실수로 도어 스위치가 락되거나 갇힐 걱정이 없습니다. 솔레노이드 쪽으로 자화시키고 Trapped key 를 돌려 락을 해제했을 때만 도어를 열 수 있습니다.

D4JL, D4JL-SK40 Features 9 D4JL_Features3

뒷면 릴리즈 버튼 타입 (형식 선정은 Lineup을 참조)

뒷면 릴리즈 버튼 타입
뒷면 릴리즈 버튼 타입으로 위험 에어리어에 갇혀도 긴극 락을 해제할 수 있습니다. 또한 전용 슬라이드 키도 발매했습니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체 형식 (조작 키는 별매입니다)

이 표에 없는 형식을 주문할 때에는 거래 대리점 또는 당사 영업점에 문의하십시오.

일반형 (직접 개로 동작 인증)

릴리즈 키
타입		표시등
타입		락 /
릴리스 방식		접점 구성
(도어 개폐 검지 스위치
+ 락 모니터 스위치)		인입구형식
특수형
릴리스 키		녹색메커니컬 릴리즈 /
솔레노이드 출시		2NC/1NO +2 NC/1NOG1 / 2◎D4JL-2NFA-C5
M20◎D4JL-4NFA-C5
2NC/1NO +3 NCG1 / 2 D4JL-2PFA-C5
M20 D4JL-4PFA-C5
3NC +2 NC/1NOG1 / 2 D4JL-2QFA-C5
M20 D4JL-4QFA-C5
3NC +3 NCG1 / 2 D4JL-2RFA-C5
M20 D4JL-4RFA-C5
솔레노이드 락 /
메커니컬 릴리즈		2NC/1NO +2 NC/1NOG1 / 2◎D4JL-2NFG-C5
M20◎D4JL-4NFG-C5
2NC/1NO +3 NCG1 / 2 D4JL-2PFG-C5
M20 D4JL-4PFG-C5
3NC +2 NC/1NOG1 / 2 D4JL-2QFG-C5
M20 D4JL-4QFG-C5
3NC +3 NCG1 / 2 D4JL-2RFG-C5
M20 D4JL-4RFG-C5
주황색메커니컬 락/
솔레노이드 릴리즈		2NC/1NO +2 NC/1NOG1 / 2◎D4JL-2NFA-D5
M20 D4JL-4NFA-D5
2NC/1NO +3 NCG1 / 2◎D4JL-2PFA-D5
M20 D4JL-4PFA-D5
3NC +2 NC/1NOG1 / 2 D4JL-2QFA-D5
M20 D4JL-4QFA-D5
3NC +3 NCG1 / 2◎D4JL-2RFA-D5
M20 D4JL-4RFA-D5
솔레노이드 락 /
메커니컬 릴리즈		2NC/1NO +2 NC/1NOG1 / 2 D4JL-2NFG-D5
M20 D4JL-4NFG-D5
2NC/1NO +3 NCG1 / 2 D4JL-2PFG-D5
M20 D4JL-4PFG-D5
3NC +2 NC/1NOG1 / 2 D4JL-2QFG-D5
M20 D4JL-4QFG-D5
3NC +3 NCG1 / 2 D4JL-2RFG-D5
M20 D4JL-4RFG-D5


뒷면 릴리즈 버튼 타입 (직접 개로 동작 인증)

릴리즈 키
타입		표시등
타입		락 /
릴리스 방식		접점 구성
(도어 개폐 검지 스위치
+ 락 모니터 스위치)		인입구형식
특수형
릴리즈 키		녹색메커니컬 락 /
솔레노이드 릴리즈		2NC/1NO +2 NC/1NOG1 / 2◎D4JL-2NFA-C6
M20◎D4JL-4NFA-C6
2NC/1NO +3 NCG1 / 2 D4JL-2PFA-C6
M20 D4JL-4PFA-C6
3NC +2 NC/1NOG1 / 2 D4JL-2QFA-C6
M20 D4JL-4QFA-C6
3NC +3 NCG1 / 2 D4JL-2RFA-C6
M20 D4JL-4RFA-C6
주황색2NC/1NO +2 NC/1NOG1 / 2 D4JL-2NFA-D6
M20 D4JL-4NFA-D6
2NC/1NO +3 NCG1 / 2◎D4JL-2PFA-D6
M20 D4JL-4PFA-D6
3NC +2 NC/1NOG1 / 2 D4JL-2QFA-D6
M20 D4JL-4QFA-D6
3NC +3 NCG1 / 2◎D4JL-2RFA-D6
M20 D4JL-4RFA-D6



Trpped Key 타입 (직접 개로 동작 인증)

릴리즈 키
타입		표시등
타입		락 /
릴리스 방식		접점 구성
(도어 개폐 감지 스위치
+ 락 모니터 스위치)		인입구형식
Trapped
Key * 1		녹색메커니컬 락 /
솔레노이드 릴리즈		2NC/1NO +2 NC/1NOG1 / 2◎D4JL-2NFA-C7-01
M20◎D4JL-4NFA-C7-01
2NC/1NO +3 NCG1 / 2 D4JL-2PFA-C7-01
M20 D4JL-4PFA-C7-01
3NC +2 NC/1NOG1 / 2 D4JL-2QFA-C7-01
M20 D4JL-4QFA-C7-01
3NC +3 NCG1 / 2 D4JL-2RFA-C7-01
M20 D4JL-4RFA-C7-01
주황색2NC/1NO +2 NC/1NOG1 / 2 D4JL-2NFA-D7-01 * 2
M20 D4JL-4NFA-D7-01
2NC/1NO +3 NCG1 / 2 D4JL-2PFA-D7-01 * 2
M20 D4JL-4PFA-D7-01
3NC +2 NC/1NOG1 / 2 D4JL-2QFA-D7-01 * 2
M20 D4JL-4QFA-D7-01
3NC +3 NCG1 / 2 D4JL-2RFA-D7-01 * 2
M20 D4JL-4RFA-D7-01

* 1. Trapped Key 의 종류는 30 종류를 작성할 수 있습니다. 01부터 순서대로 지정해 주십시오.
* 2. 한국 S-mark 인증 대응 기종


출시 키 위치정면전면 + 뒷면 릴리즈 버튼정면
출시 키 타입특수 릴리스 키특수 릴리스 키Trapped Key
본체 이미지
정면
뒷면



조작 키 형식

종류형식
수평 설치형
◎D4JL-K1
수직 설치형
◎D4JL-K2
조정 가능형 (수평 방향)
◎D4JL-K3


슬라이드 키 유니트

형상사양내용형식적용 도어 스위치
형식
무게 : 3,400 g
기계적 내구성 :
2 만회 이상		슬라이드 키 본체 : 1 개
D4JL 설치 브라켓 1 개
안쪽 레버 : 1 개
안쪽 레버 설치 나사 : 2 개
도어 스위치 설치용 특수 나사 3 개
스위치 보호 커버 : 1 개
스위치 보호 커버용 나사 4 개
무효화 방지용 커버
(본체 설치) : 1 개		◎D4JL-SK40D4JL-□ □ F □ - □ 6
뒷면 릴리즈 버튼
타입

주1. 도어 스위치 본체는 부속되어 있지 않습니다. 필요한 접점 수, 인입구에 따라 선정해 주십시오.
    2. 대상이 되는 설비의 위험 평가를 실시하여 릴레이 유니트 등으로 안전 회로를 구축하고 올바르게 사용해 주십시오.
    3. D4JL-SK30에 대해서는 별도로 문의해 주십시오.



Specifications

규격 / EC 지령

적합 EC 지령 및 규격

기계 지령
저전압 지령
EN1088
EN60204-1
GS-ET-19
CCC

인증 규격

인증 기관규격파일 No.
TÜV SÜDEN60947-5-1 (직접 개로 동작 인증)문의해 주십시오
UL * 1UL508, CSA C22.2 No.14E76675
CQC (CCC)GB14048.52005010 305167533
KOSHA * 2EN60947-5-1문의해 주십시오

* 1. UL에서 CSA C22.2 No.14 규격의 인증을 받았습니다.
* 2. 일부 형식이 인증을 받았습니다.



안전 규격 인증 정격

TÜV (EN60947-5-1)

사용 카테고리AC-15DC-13
정격 작동 전류 (Ie)3A0.27A
정격 작동 전압 (Ue)240V250V

주. 단락 보호 장치로서 IEC60269 적합 10A 퓨즈 gI 또는 gG를 사용해 주십시오. 본체에는 퓨즈가 내장되어 있지 않습니다.


UL / CSA (UL508, CSA C22.2 No.14)

A300 (12-41 간)



정격 전압통전 전류전류 (A)볼트 암페어 (VA)
투입차단투입차단
AC120V10A6067,200720
AC240V303

A300 (기타)



정격 전압통전 전류전류 (A)볼트 암페어 (VA)
투입차단투입차단
AC240V3A3037,200720

Q300



정격 전압통전 전류전류 (A)볼트 암페어 (VA)
투입차단투입차단
DC125V
DC250V		2.5A0.55
0.27		0.55
0.27		6969

전자 코일 특성

종류DC24V 타입
정격 동작 전압 (100 % ED)DC24V +10 %, +15 %
소비 전류약 200mA
절연 등급Class B (~ 130 ℃)

표시등

종류LED 타입
정격 전압DC24VDC24V
소비 전류약 1mA약 8mA
발광색 (LED)주황색녹색


성능

보호 구조 * 1IP67 (EN60947-5-1)
내구성 * 2기계적100 만회 이상 (Trapped Key (열쇠) : 1 만 번 이상 뒷면 릴리즈 버튼 : 3,000 회 이상)
전기적50 만회 이상 (AC250V3A 저항 부하 시) * 3
허용 조작 속도0.05 ~ 0.5m / s
허용 조작 빈도최대 30 회 / min
직접 개로 동작력 * 4최소 60N (EN60947-5-1)
직접 개로 동작까지의 움직임 * 4최소 15mm (EN60947-5-1)
락 시 인발 강도 * 5최소 3,000 N
접촉 저항25mΩ 이하 (1 접점 당)
최소 적용 부하 * 6DC5V 1mA 저항 부하 (N 수준 참고값)
정격 절연 전압 (Ui)300V (EN60947-5-1)
정격 주파수50/60Hz
감전 보호 클래스Class Ⅱ (이중 절연)
오염도 (사용 환경)오염도 3 (EN60947-5-1)
임펄스 내전압
(EN60947-5-1)		동극 단자 간2.5kV
이극 단자 간4kV
그 외 각 단자와
비충전 금속부간		6kV
절연 저항100MΩ 이상 (DC500V 메가에서)
접점 간격최소 2 × 2mm
진동오동작10 ~ 55Hz ​​ 편진폭 0.75mm
충격내구성1,000 m 2 이상
오동작80m / s 2 이상
조건부 단락 전류100A (EN60947-5-1) * 7
정격 개방 열 전류 (Ith)10A (12-41 간) 3A (기타) (EN60947-5-1)
사용 주위 온도-10 ~ +55 ° C (단, 결빙하지 않을 것)
사용 주위 습도95 % RH 이하
질량약 650g (D4JL-4NFA-C7-01)
주. 위는 초기값입니다.
*1. 이 보호 구조는 규격(EN60947-5-1)에 근거한 테스트법에 따른 것이며 실제 사용 환경, 사용 조건에 따른 밀폐성은 사전에 확인해 주십시오.
스위치 박스 본체는 먼지나 물, 기름 등의 침입으로부터 보호되지만, 헤드부의 조작 키 삽입구에는 스패터나 물, 기름, 약품 등이 닿지 않는 곳에서 사용
해 주십시오. 조기 마모, 파손, 고장 등의 원인이 됩니다.
*2. 내구성의 조건은 주위 온도 5~35℃, 주위 습도 40~70％RH일 때입니다. 그 외의 자세한 조건은 문의해 주십시오.
*3. AC250V 3A를 2회로 이상 통전하지 마십시오.
*4. 안전하게 사용하기 위해 반드시 확보해 주십시오.
*5. GS-ET-19의 평가 방법에 따름.
*6. 이 값은 개폐 빈도, 환경 조건, 신뢰성 수준 등에 따라 바뀔 수 있습니다. 사전에 실부하로 확인해 주십시오.
*7. IEC60269 적합 10A 퓨즈 gI 또는 gG 사용.



Dimensions

(단위 : mm)

외형 치수 / 동작 특성

본체
D4JL-□ □ F □-C5
D4JL-□ □ F □-D5



D4JL-□ □ FA-C6
D4JL-□ □ FA-D6

D4JL-□ □ FA-C7
D4JL-□ □ FA-D7

조작 키

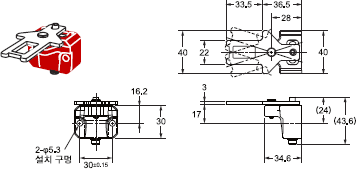

D4JL-K1



D4JL / D4JL-SK40 외형 치수 10



D4JL-K2



D4JL / D4JL-SK40 외형 치수 11

D4JL-K3

주. 본체 외형 치수도의 지정하지 않은 치수 공차는 ±0.8mm입니다.
조작 키 외형 치수도의 지정하지 않은 치수 공차는 ±0.4mm입니다.

슬라이드 키 유니트

D4JL-SK40

도어 열림 시

도어 닫힘 시

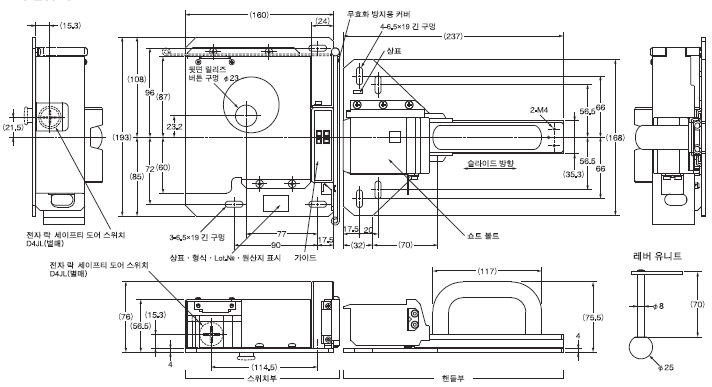

D4JL / D4JL-SK40 외형 치수 20

조작 키 설치시

D4JL + D4JL-K1
정면 조작 키 삽입구 사용 시

D4JL + D4JL-K1
윗면 조작 키 삽입구 사용 시

D4JL + D4JL-K2
정면 조작 키 삽입구 사용 시

D4JL + D4JL-K2
윗면 조작 키 삽입구 사용 시

D4JL + D4JL-K3
정면 조작 키 삽입구 사용 시

D4JL + D4JL-K3
표면 조작 키 삽입구 사용 시
