Standalone 안전 PLC

Standalone 안전 PLC 요약정보 및 구매

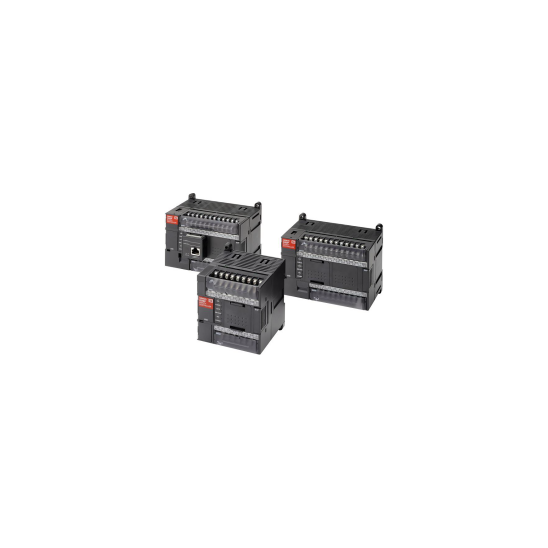

G9SP

▶ 간단한프로그래밍으로 안전 제어를 실현
▶ Standalone의 안전 콘트롤러
▶ 안전 입출력 점수가 다른 3 종류의 G9SP 준비
▶ 표준 제어용으로서 4종류의 확장 I/O유닛을 2대까지 증설 가능
▶ EtherNet, 시리얼 통신으로 안전 시스템의 모니터링이 가능
▶ 비접촉식 도어 스위나 리미트스위치등의 다양한 입력 기기가 접속 가능
▶ 설계, 검증, 부품화, 재이용이 가능한 프로그래밍 툴(컨피그레이터)을 준비
▶ ISO13849-1(PLe), IEC61508(SIL3) 인증 취득품

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명





Features
G9SP Configurator v2.10.1125 업데이트 다운받기

중소 규모의 안전 어플리케이션에 적합합니다.

간단한 프로그래밍으로 복잡한 안전 제어에 대응

G9SP 시리즈는 중소 규모의 장비에 적합한 독립형 안전 컨트롤러입니다.

① 자유로운 프로그래밍 안전 제어를 실현
② 다양한 제품 구색에서 다양한 시스템 구성을 실현
③ 편리한 기능을 갖춘 컨피규레이터 설계 공수 절감






자유로운 프로그래밍 유연한 장비 구성, 편리한 컨 피규 레이터.

복잡한 안전 제어를 쉽게 구현할 수있는 안전 컨트롤러의 새로운 형태입니다.

안전 시스템은 모든 안전 장비가 용도에 따라 낭비없이 최적으로 연결되는 것이 바람직합니다.
G9SP 시리즈를 사용하면 각종 입력 장치의 직접 연결 확장 장치 옵션 보드 등 낭비없는 유연한 장비 구성이 가능합니다.

G9SP 특징 6



Reconfi gurable
자유로운 프로그래밍

기능 블록의 조합으로 복잡한 안전 제어도 간단한 조작으로 실현 가능. 부분 중지하거나 모드 전환이 필요한 복잡한 안전 제어에도 대응할 수 있습니다.
또한 사용자 요구에 따라 사용자도 쉽게 할 수 있습니다.





Flexible
다양한 시스템 구성을 실현

3 종류의 G9SP 시리즈에서 장비의 안전 제어 점수에 맞게 최적의 컨트롤러를 선택할 수 있습니다.
표준 제어 컨트롤러와의 접속 방법은 확장 I/O 장치와 통신 옵션 보드에서 자유롭게 선택할 수 있습니다.
비접촉식 도어 스위치나 안전 매트는 직접 연결할 수 있기 때문에 전용 컨트롤러는 필요하지 않습니다.





Simple
편리한 컨피규레이터 설계 공수를 저감

G9SP 컨 피규 레이터는 기능 블록을 이용한 간단한 설계 기능 외에도 사전 디버그 작업을 지원하는 시뮬레이터 기능 재사용 할 부분을 부품 화하는 기능을 준비합니다. 설계에서 시립 위까지의 공정을 크게 줄일 수 있습니다.



Reconfigurable
자유로운 프로그래밍 쉽게 설계



안전 설계를 프로그래머블화

안전 릴레이와 릴레이 유닛을 사용한 하드 와이어에 의한 안전 시스템은 복잡한 안전 제어, 또한 추가 및 변경에 대한 대응도 쉽지 않습니다.
프로그램 가능한 컨트롤러는 안전 설계 자유도 유연성이 태어나 합병증 안전 제어에 대응할 수 있고, 설계 공정 및 시운전 공정을 줄일 수 있습니다.



G9SP 특징 11



알기 쉬운 컨피규레이터

익숙하지 않은 방식으로 설계 작업을 진행하는 것은 쉽지 않습니다.
G9SP 컨피규레이터는 처음 프로그램에서 안전 설계하는 사람도 쉽게 기능에는 시스템 구성 및 I/O 설정을 쉽게 안내 기능, 본체 연결 없이 작동 확인할 수 시뮬레이터 기능을 제공합니다.





PC 없이 프로그램을 운반하는 기능

프로그래밍에 의한 안전 설계의 장점은 설계 자산의 휴대가 자유롭게 할 수있는 점을들 수 있습니다. 메모리 카세트 설계 데이터를 저장하고 다른 G9SP에 컴퓨터 없이 설계 데이터를 가로 확장 가능. 장비의 시운전 공정을 감소시킵니다.



Flexible
다양한 시스템 구성을 실현

다양한 입력 장치의 직접 연결

지금까지 특정 안전 입력 기기는 그 자체 컨트롤러가 필요했습니다.
G9SP 전용 컨트롤러가 필요했다 비접촉식 도어 스위치 형 D40A / D40Z 나 안전 매트 형 UM을 직접 연결하는 것이 가능하다.시스템 구성은 더 간단하고 저비용, 공간 절약이되고, 총 비용을 절감 할 수 있습니다.



선택할 표준 제어 및 인터페이스

안전 제어 상태를 표준 제어 측면에서 모니터링하여 장비의 정지 상태 및 이상 정보를 얻을 수 있습니다. 표준 제어 측면에서 시작, 중지 조건을 안전하게 제어에 통합함으로써 장치 전체로서 최적 인 제어가 가능합니다.
G9SP은 표준 제어와 인터페이스로 확장 I / O 유닛에 의한 I / O 전달 및 이더넷, RS232C 통신에 의한 데이터 송수신이 가능합니다.





컴퓨터없이 설계 자산 복원

지금까지 프로그램 가능한 컨트롤러에 업로드, 다운로드는 PC가 필요했습니다.
G9SP에서는 메모리 카세트를 사용하여 PC없이 설계 데이터의 백업 복원이 가능합니다.
PC의 반입 어려운 상황에서 메모리 카세트를 사용하여 시운전 공정을 감소시킵니다.



Simple
편리한 컨 피규 레이터 설계 공수를 저감

G9SP 특징 18

안내 기능

시스템 구성 및 I / O 설정은 디자인 작업의 가장 공정을 필요로합니다.
G9SP 컨 피규 레이터는 초보자도 지침에 따라 설정하여가는 것으로, 특히 절차를 기억할 필요없이 안전 설계를 진행할 수 있습니다.

G9SP 특징 19

로직 편집기 기능

G9SP 컨피규레이터는 인증 된 함수 블록을 정렬하여 연결함으로써 설계자 뿐만 아니라 사용자도 쉽게 사용 하능한 회로입니다.

G9SP 특징 20

시뮬레이터 기능

설계를 진행하다 보면 디자인 된 안전 회로가 의도한대로 작동하는지 않아 신경이 쓰이는 경우가 있습니다.
G9SP 컨피규레이터 시뮬레이터 기능은 사전에 검증 할 수 있기 때문에 디버깅 공수를 대폭 감소시킵니다.

G9SP 특징 21

사용자 정의 함수 블록 기능

신규로 설계된 안전 회로는 다음번에 다시 사용할 수 있는 부분이 반드시 있습니다. G9SP 컨피규레이터는 공유 부분을 표준화, 부품 화하여 둠으로써 설계시의 공수를 대폭으로 줄일 수 있습니다.



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

G9SP 시리즈



이름입출력 점수유닛
버전		형식
안전 입력테스트 출력안전 출력표준 출력
안전
컨트롤러		10 점4 점반도체 출력 4 개4 점Ver.2.0◎ G9SP-N10S
10 점6 점반도체 출력 16 점-◎ G9SP-N10D
20 점6 점반도체 출력 8 점-◎ G9SP-N20S

확장 I / O 장치 (표준 제어용)



이름유형입출력 점수형식
표준 입력표준 출력
확장 I / O 유닛싱크 타입12 점반도체 출력 8 점◎CP1W-20EDT
소스 유형◎CP1W-20EDT1
싱크 타입없음반도체 출력 32 점◎CP1W-32ET
소스 유형◎CP1W-32ET1



주. I / O 연결 케이블 형 CP1W-CN811를 사용할 수 있습니다.
자세한 내용은 프로그래머블 컨트롤러 CP1H 데이터 시트 (카탈로그 번호 : SBCA-083)를 참조하십시오.

I / O 연결 케이블



이름사양 형식
I / O 연결 케이블80cm
(확장시 2 단 레이아웃 등으로 거리가 필요한 경우 등에 사용)		◎CP1W-CN811



참고 확장 I / O 장치는 나란히 연결하는 I / O 연결 케이블 (약 6cm)는 포함되어 있습니다.

옵션 유닛



이름 형식
RS-232C 옵션 보드◎CP1W-CIF01
Ethernet 옵션 보드 (유닛 Ver.2.0 이후)◎CP1W-CIF41
메모리 카세트◎CP1W-ME05M



주. 자세한 내용은 프로그래머블 컨트롤러 CP1H 데이터 시트 (카탈로그 번호 : SBCA-083)를 ​​참조하십시오.

컨피규레이터



이름구성품지원 OS형식
G9SP
컨피규레이터		설치 디스크
(CD-ROM : 1 라이센스)		Windows XP
(Service Pack3 이후
64bit 버전 제외)
Windows Vista
(Service Pack2 이상)
Windows7		◎WS02-G9SP01-V □
설치 디스크
(CD-ROM : 10 라이센스)		 WS02-G9SP10-V □
설치 디스크
(CD-ROM : 50 라이센스)		 WS02-G9SP50-V □
설치 디스크
(CD-ROM : 사이트 라이센스)		 WS02-G9SPXX-V □



주 1 설치시 Administrator 권한이 있어야합니다.
　 2 Windows Vista, 7은 64bit 버전에서도 동작 가능합니다.

버전 정보

G9SP 시리즈 본체의 유닛 버전과 컨피규레이터 버전의 대응표입니다. 해당 조합으로 사용하십시오.



G9SP 시리즈G9SP 컨피규레이터
유닛 버전 Ver.1. □Ver.1. □□Ver.2.00
유닛 버전 Ver.2.0-Ver.2.00



G9SP 본체 유닛 버전에 따른 기능 비교 일람

시리얼 통신 속도



항목유닛 버전
Ver.1. □Ver.2.0
통신 절차무 순서
통신 속도9,600bps9,600bps
115,200bps *
통신 거리최대 15m최대 15m
(통신 속도 115,200bps시는 최대 3m)
데이터 길이8 비트
패리티짝수 패리티
정지 비트1 비트



* 통신 속도 115,200bps는 디ッ 스위치 SW3 = ON으로 설정할 수 있습니다.

오므론 안전 입력 기기와의 연결성



항목유닛 버전
Ver.1. □Ver.2.0
싱글 빔 안전 센서
형 E3ZS 모양 E3FS		1 대G9SP-N10D / N20S : 최대 6 개
G9SP-N10S : 최대 4 개
데이터 길이 비접촉식 도어 스위치
D40A 모양 D40Z		G9SP-N10D / N20S : 최대 30 대의
G9SP-N10S : 최대 15 개
안전 매트
UM		최대 12 개



프로그램 터미널 NB 시리즈

본체



제품 명칭사양 형식
NB3Q화면 3.5 인치 65,536 컬러 TFT 컬러, 320 × 240,
USB 호스트 / 슬레이브, Ethernet 통신, COM1 포트		◎NB3Q-TW01B
NB5Q화면 5.6 인치 65,536 컬러 TFT 컬러, 320 × 234 도트,
USB 호스트 / 슬레이브, Ethernet 통신, COM1 포트 COM2 포트		◎NB5Q-TW01B
NB7W화면 7 인치 65,536 컬러 TFT 컬러, 800 × 480,
USB 호스트 / 슬레이브, Ethernet 통신, COM1 포트 COM2 포트		◎NB7W-TW01B
NB10W화면 10.1 인치 와이드, 65,536 색 TFT 컬러, 800 × 480,
USB 호스트 / 슬레이브, Ethernet 통신, COM1 포트 COM2 포트		◎NB10W-TW01B



소프트웨어



제품 명칭사양
NB 시리즈 전용 작화 툴
NB-Designer *		다음의 환경에서 작동합니다.
Windows 8, Windows 7, Windows Vista® Windows XP (Service Pack3 이상)
참고. Windows XP는 64bit 버전을 제외한
당사 Web www.fa.omron.co.jp/에서 다운로드 할 수 있습니다.



* NB-Designer는 Ver.1.32 이후부터 안전 컨트롤러 형 G9SP에 대응하고 있습니다.
　 자세한 내용은 NB 시리즈 카탈로그 (카탈로그 번호 : SBSA-035)를 참조하십시오.



Specifications

(자세한 내용은 사용 설명서 및 사용 설명서를 참조하십시오.)

인증 규격



인증 기관표준
TÜV 라인 란드EN ISO 13849-1
EN ISO 13489-1
IEC 61508 parts 1-7
EN 62061
IEC 61131-2
EN ISO 13850
EN 60204-1
EN 61000-6-2
EN 61000-6-4
NFPA 79
ANSI RIA R15.06
ANSI B11 .19
ANSI / UL 1998
ULUL508
CSA22.2 No.142
KOSHAS 마크 *



* KOSHA S 마크 인증은 G9SP 본체 (Ver.1.1 이상)와 확장 I / O 장치에서 얻을 수 있습니다.

G9SP 시리즈

일반 사양



전원 전압 V1, V2DC24V (DC20.4 ~ 26.4V -15 % +10 %)
소비 전류 *G9SP-N10S : 400mA (V1 : 300mA, V2 : 100mA)
G9SP-N10D : 500mA (V1 : 300mA, V2 : 200mA)
G9SP-N20S : 500mA (V1 : 400mA, V2 : 100mA)
절연 구조ClassⅢ (SELV)
과전압 카테고리Ⅱ
내 노이즈 성IEC61131-2 준수
내 진동5 ~ 8.4Hz : 3.5 mm, 8.4 ~ 150Hz : 9.8m / s 2
충격147m / s 2 : 11ms
설치 방법DIN 레일 설치 (IEC60715 TH35-7.5 / TH35-15) 또는 M4 나사 설치
사용 주위 온도0 ~ +55 ℃
사용 주위 습도10 ~ 90 % (비 응축)
보존 주위 온도-20 ~ +75 ℃
사용 주위 분위기부식성 가스가 없을 것
고도고도 2,000m 다음
오염도오염도 2
보호 구조IP20 (단자대 제외)
단자대 나사M3 셀프 업 나사



* 외부 연결 기기의 소비 전류는 포함하지 않습니다.



형식G9SP-N10SG9SP-N10DG9SP-N20S
안전 입력10 점10 점20 점
안전 출력4 점16 점8 점
테스트 출력4 점6 점6 점
표준 출력4 점--
질량290g 이하440g 이하430g 이하



안전 입력 사양



입력 유형싱크 입력 (PNP 지원)
입력 전류6mA
ON 전압DC11V 이상 (각 입력 단자와 G1 사이)
OFF 전압DC5V 이하 (각 입력 단자와 G1 사이)
OFF 전류1mA 이하



안전 출력 사양



출력 유형소스 출력 (PNP 지원)
정격 출력 전류출력 당 : 0.8A 이하
4 출력 당 : 1.6A 이하 (G9SP-N10S / -N20S) * 1
　　　　　　　　　1.2A 이하 (G9SP-N10D) * 2
ON 좌로 전압1.2V 이하 (각 출력 단자와 V2 사이)
OFF 좌로 전압2V 이하
누설 전류0.1mA 이하
* 1. So0 ~ So3, So4 ~ So7 각 4 점 총
* 2. So0 ~ So3, So4 ~ So7, So8 ~ So11, So12 ~ So15 각 4 점 총
주 안전 출력이 펄스 출력으로 설정되어 경우 접속 기기가 OFF 펄스 (펄스 폭 : 640μs)에 의해 오동작하지 않도록주의하시기 바랍니다.



테스트 출력 사양



출력 유형소스 출력 (PNP 지원)
정격 출력 전류G9SP-N10S
　T0, T1 : 60mA 이하
　T2 : 30mA 이하 * 1
　T3 : 300mA 이하 * 2
　T0-2 총 : 60mA 이하
G9SP-N10D
　T0, T1, T2 : 60mA 이하
　T3 : 300mA 이하 * 2
　T4, T5 : 30mA 이하 * 1
　T0-2, T4-5 총 : 60mA 이하
G9SP-N20S
　T0, T1, T2 : 100mA 이하
　T3 : 300mA 이하 * 2
　T4, T5 : 30mA 이하 * 1
　T0-2, T4-5 총 : 120mA 이하
ON 좌로 전압1.8V 이하 (각 출력 단자와 V1 사이)
누설 전류0.1mA 이하
* 1. 오므론 D40A / D40Z 비접촉식 도어 스위치를 연결할 수 dlT
* 2 뮤팅 램프 출력 (단선 감지) 기능



표준 출력 사양 (형태 G9SP-N10S 만)



출력 유형소스 출력 (PNP 지원)
ON 좌로 전압1.5V 이하 (각 출력 단자와 V2 사이)
부하 전류100mA 이하



컨피규레이터

동작 환경

G9SP 컨피규레이터를 작동시키기 위해서는 다음의 환경이 필요합니다. 시스템이 다음 조건에 맞는지 여부, 필요한 장비가 갖추어져 있는지 확인하시기 바랍니다.



항목내용
CD-ROM ​​또는 DVD-ROM ​​드라이브하나 이상의
해당 OSWindows XP (Service Pack3 이후 64 비트 버전 제외)
Windows Vista (Service Pack2 이상)
Windows 7
주 1 설치시 Administrator 권한이 있어야
　 2 Windows Vista, 7은 64bit 버전에서도 동작 가능합니다.
컴퓨터 본체Microsoft 사에서 권장하는 프로세서를 탑재 한 개인용 컴퓨터
메모리 (RAM)Microsoft 사에서 권장하는 메모리 용량
하드 디스크 여유 공간200MB 이상
디스플레이SVGA (800 × 600) 이상의 고휘도 디스플레이
256 색 이상 표시해야
G9SP 시리즈와의 연결을위한 통신 포트USB 포트



확장 I / O 유닛

입력 사양 (CP1W-20EDT / 20EDT1)



항목사양
입력 전압DC24V + 10 % / - 15 %
입력 임피던스4.7kΩ
입력 전류5mA TYP
ON 전압최소 DC14.4V
OFF 전압최대 DC5.0V
ON 응답 시간1ms 이하 *
OFF 응답 시간1ms 이하 *
회로 구성2937_sp_9_1



* 응답 시간은 하드적인 지연 시간의 숫자입니다.

출력 사양 (트랜지스터 출력 : 싱크 / 소스 타입)



항목사양
CP1W-20EDT / EDT1CP1W-32ET / 32ET1
최대 개폐 능력 * 1DC24V
+10 % / - 5 %
0.3A / 점		DC4.5 ~ 30V
0.3A / 점
0.9A / 공통
1.8A / 유닛		0.9A / 공통
7.2A / 유닛
누설 전류0.1mA 이하0.1mA 이하
잔류 전압1.5V 이하1.5V 이하
ON 응답 시간0.1ms 이하0.1ms 이하
OFF 응답 시간1ms 이하
DC24V + 10 % / - 5 %, 5 ~ 300mA시		1ms 이하
DC24V + 10 % / - 5 %, 5 ~ 300mA시
동시 ON 최대 점수8 점 (100 % 부하)24 점 (75 % 부하)
퓨즈 * 2있음 (1 개 / 공통)
회로 구성싱크 타입 (CP1W-20EDT, CP1W-32ET)
2937_sp_10_1
소스 유형 (CP1W-20EDT1, CP1W-32ET1)
2937_sp_10_2



* 1. 주위 온도가 50 ℃ 이하의 경우 최대 0.9A / 공통의 개폐가 가능합니다.

G9SP 정격 / 성능 19

* 2. 사용자가 퓨즈 교환은 할 수 없습니다. 쇼트 등의 과전류 휴즈가 끊어진 경우에는 장치를 교체하십시오.

옵션 유닛

RS-232C 옵션 보드 (CP1W-CIF01)
통신 사양



항목사양
연결 방식D-SUB 9P (암컷)
최대 전송 거리15m (통신 속도 9,600bps 때)
3m (통신 속도 115,200bps 때)
통신 프로토콜무 순서
최대 데이터 길이자세한 내용은 사용 설명서를 참조하십시오.
통신 속도 설정9,600bps / 115,200bps (유닛 Ver.2.0 이후)



Ethernet 옵션 보드 (CP1W-CIF41 유닛 Ver.2.0 이후)
Ethernet 통신 사양



항목사양
품명CP 시리즈 Ethernet 옵션 보드
형식CP1W-CIF41
유형100BASE-TX (10BASE-T로 사용 가능)
전송 사양매체 액세스 방식CSMA / CD
변조 방식베이스 밴드
전송로 형식스타
전송 속도100Mbps (100BASE-TX)10Mbps (10BASE-T)
그러나 G9SP와 Ethernet 옵션 보드 간의 내부 통신 속도는 115.2kbps
전송 매체트위스트 페어 케이블 (비 차폐 : UTP) :
카테고리 5,5e
트위스트 페어 케이블 (실드 : STP) :
카테고리 5,5e에서 100Ω의 것		트위스트 페어 케이블 (비 차폐 : UTP) :
카테고리 3,4,5,5e
트위스트 페어 케이블 (실드 : STP) :
카테고리 3,4,5,5e에서 100Ω의 것
전송 거리100m (허브와 노드 사이의 거리)
계단식 수스위칭 허브의 사용에 제한 없음
질량23g 이하
외형 치수36.4 (W) × 36.4 (H) × 28.2 (D) mm



Dimensions
