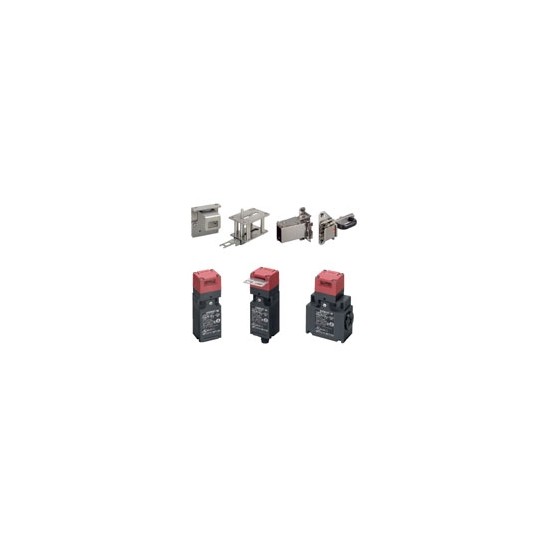

D4NS/D4NS-SK

▶ 다접점, 공수 절감, 미소 부하 대응의 차세대 세이프티 도어 스위치

제조사 OMRON
판매가격 전화문의
배송비결제 주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

상품 상세설명



Features

접점 구성은 기존의 1NC/1NO, 2NC 와 함께 2NC/1NO, 3NC의 3접점 타입 구성

공수 절감을 실현하여 교환 작업을 손쉽게 하는 M12 커넥터 타입도 발매

접촉 신뢰성이 높은 Au 클래드 접점을 표준화.  일반 부하, 미소 부하에 전부 대응

다양한 종류의 금속 헤드



Lineup

※ ◎ 표시 또는 회색 배경 표기 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체 형식

(조작 키는 별매이므로 주의해 주십시오)

본 테이블에 기재되지 않은 형식을 주문할 때는 거래 대리점 또는 당사 영업점에 문의해 주십시오.


종류접점 구성인입구 / 커넥터형식
1 인입형슬로 액션1NC/1NOPg13.5D4NS-1AF *
G1 / 2D4NS-2AF *
M20D4NS-4AF
2NCPg13.5D4NS-1BF *
G1 / 2D4NS-2BF *
M20D4NS-4BF
2NC/1NOPg13.5D4NS-1CF *
G1 / 2D4NS-2CF *
M20D4NS-4CF
3NCPg13.5D4NS-1DF *
G1 / 2D4NS-2DF *
M20D4NS-4DF
슬로 액션
MBB 접점
1NC/1NOPg13.5 D4NS-1EF
G1 / 2 D4NS-2EF
M20 D4NS-4EF
2NC/1NOPg13.5 D4NS-1FF
G1 / 2 D4NS-2FF
M20 D4NS-4FF
2 인입형슬로 액션1NC/1NOG1 / 2D4NS-6AF
M20D4NS-8AF
2NCG1 / 2D4NS-6BF
M20D4NS-8BF
2NC/1NOG1 / 2 D4NS-6CF
M20D4NS-8CF
3NCG1 / 2 D4NS-6DF
M20 D4NS-8DF
슬로 액션
MBB 접점
1NC/1NOG1 / 2 D4NS-6EF
M20 D4NS-8EF
2NC/1NOG1 / 2 D4NS-6FF
M20 D4NS-8FF
1 인입형
커넥터
슬로 액션1NC/1NOM12 커넥터 D4NS-9AF
2NCD4NS-9BF
슬로 액션
MBB 접점
1NC/1NO D4NS-9EF
1 인입형
(고하중 타입)
슬로 액션1NC/1NOG1 / 2 D4NS-2AF-SJ *
M20 D4NS-4AF-SJ *
2NCG1 / 2 D4NS-2BF-SJ *
M20 D4NS-4BF-SJ *
2NC/1NOG1 / 2 D4NS-2CF-SJ *
M20 D4NS-4CF-SJ *
3NCG1 / 2 D4NS-2DF-SJ *
M20 D4NS-4DF-SJ *

* 한국 S-mark 인증 대응 기종

조작 키 형식

종류형식
수평 설치형
D4DS-K1
수직 설치형
D4DS-K2
조정 가능형 (수평 방향)
D4DS-K3
조정 가능형 (수평 / 수직 방향)
D4DS-K5



슬라이드 키 유니트

형상사양내용형식적용 도어 스위치
형식
무게 : 422g
기계적 내구성 : 2
만회 이상
슬라이드 키 본체 : 1 개
설치 보조 브라켓 1 개
지지 브라켓 : 1 개
 D4NS-SK01D4NS
1 인입형
무게 : 2,800 g
기계적 내구성 : 2
만회 이상
슬라이드 키 본체 : 1 개
D4NS 설치 브라켓 1 개
안쪽 레버 : 1 개
안쪽 레버용 설치 나사 2 개
도어 스위치 설치용 특수 나사 2 개
스위치 보호 커버 : 1 개
스위치 보호 커버용 나사 4 개
무효화 방지용 커버
(본체 설치 완료) : 1 개
D4NS-SK30D4NS
1 인입형





Specifications

규격 / EC 지령

적합 EC 지령 및 규격

· 기계 지령
· 저전압 지령
· EN50047
· EN60204-1
· EN1088
· GS-ET-15

인증 규격

인증 기관규격파일 No.
TÜV SÜDEN60947-5-1 (직접 개로 동작 인증)문의해 주십시오
UL * 1UL508, CSA C22.2 No.14E76675
CQC (CCC)GB14048.52003010305077330
KOSHA * 2EN60947-5-1문의해 주십시오.

* 1. UL에서 CSA C22.2 No.14 규격 인증을 취득했습니다.
* 2. 일부 형식은 인증을 받았습니다.


안전 규격 인증 정격

TÜV (EN60947-5-1), CCC (GB14048.5)

사용 카테고리AC-15DC-13
정격 작동 전류 (Ie)3A0.27A
정격 작동 전압 (Ue)240V250V

주. 단락 보호 장치로 IEC60269 에 적합한 10A 퓨즈  gI 또는 gG를 사용해 주십시오. 본체에는 퓨즈가 내장되어 있지 않습니다.



UL / CSA (UL508, CSA C22.2 No.14)

A300



정격 전압통전 전류전류 (A)볼트 암페어 (VA)
투입차단투입차단
AC120V10A6067,200720
AC240V303

Q300



정격 전압통전 전류전류 (A)볼트 암페어 (VA)
투입차단투입차단
DC125V2.5A0.550.556969
DC250V0.270.27



성능

보호 구조 * 1IP67 (EN60947-5-1)
내구성 * 2기계적<표준 타입> 100 만회 이상
<고하중 타입> 10 만회 이상
전기적<표준 타입> 50 만회 이상 (AC250V 3A 저항 부하) * 3
      30 만회 이상 (AC250V 10A, 저항 부하)
<고하중 타입> 10 만회 이상 (AC250V 10A, 저항 부하)
허용 조작 속도0.05 ~ 0.5m / s
허용 조작 빈도최대 30 회 / min
직접 개로 동작력 * 4<표준 타입> 최소 60N
<고하중 타입> 최소 80N
직접 개로 동작까지의 움직임 * 4최소 10mm
접촉 저항25mΩ 이하
최소 적용 부하 * 5DC5V 1mA 저항 부하 (N 수준 참고값)
정격 절연 전압 (Ui)300V
정격 주파수50/60Hz
감전 보호 클래스Class Ⅱ (이중 절연)
오염도 (사용 환경)오염도 3 (EN60947-5-1)
임펄스 내전압
(EN60947-5-1)
동극 사이2.5kV
이극 사이4kV
각 단자와 비충전 금속부간6kV
절연 저항100MΩ 이상
접점 간격최소 2 × 2mm
진동오작동10 ~ 55Hz  ​​편진폭 0.75mm
충격내구성1,000 m / s 2 이상
오작동300m / s 2 이상
조건부 단락 전류100A (EN60947-5-1)
정격 개방 열 전류 (Ith)10A (EN60947-5-1)
사용 주위 온도-30 ~ +70 ℃ (단, 결빙하지 않을 것)
사용 주위 습도95 % RH 이하
질량약 96g (D4NS-1CF의 경우)

주1. 위는 초기값입니다.
2. 스위치의 접점은 일반 부하와 미소 부하 공용이지만, 한번 부하를 개폐한 접점에 용량이 작은 부하를 접속하여 사용할 수는 없습니다. 접점 표면이 거칠어져 접촉 신뢰성이 저하될 우려가 있습니다.
*1. 이 보호 구조는 규격(EN60947-5-1)에 근거한 테스트법에 따른 것이며 실제 사용 환경, 사용 조건에 따른 밀폐성은 사전에 확인해 주십시오. 스위치 박스 본체는 먼지나 물, 기름 등의 침입으로부터 보호되지만, 헤드부의 조작 키 삽입구에는 스패터나 물, 기름, 약품 등이 닿지 않는 곳에서 사용해 주십시오. 조기 마모, 파손, 고장 등의 원인이 됩니다.
*2. 내구성의 조건은 주위 온도 5~35℃, 주위 습도 40~70%RH일 때입니다. 그 외의 자세한 조건은 문의해 주십시오.
*3. AC250V 3A를 2회로 이상 통전하지 마십시오.
*4. 안전하게 사용하기 위해 반드시 확보해 주십시오.
*5. 이 값은 개폐 빈도, 환경 조건, 신뢰성 수준 등에 따라 바뀔 수 있습니다. 사전에 실부하로 확인해 주십시오.



Dimensions

(단위 : mm)

각 기종의 외형 치수 중 지정되지 않은 부분의 치수 공차는 ± 0.4mm입니다.


1 인입형
D4NS-1 □ F
D4NS-2 □ F
D4NS-4 □ F
D4NS-2 □ F-SJ
D4NS-4 □ F-SJ



2 인입형
D4NS-6 □ F
D4NS-8 □ F


1 인입 커넥터형
D4NS-9 □ F

주. 2 극 이상 (2NC, 2NC/1NO, 3NC) 접점 ON / OFF 동작의 동시성에는 편차가 있으므로 사용 시 확인해 주십시오.

조작 키

D4DS-K1

D4NS / D4NS-SK 외형 치수 12

D4DS-K3

D4DS-K2

D4NS / D4NS-SK 외형 치수 16

D4DS-K5

슬라이드 키 유니트
D4NS-SK01



본체





설치 보조 브라켓과 지지 브라켓







스위치 설치 패턴 2





스위치 설치 패턴 1



D4NS-SK30

도어 열림 시

도어 닫힘 시


조작 키 설치 시 (다른 형식도 삽입 반경, 키와 삽입구와의 관계는 동일합니다.)



D4NS-1 □ F + D4DS-K1
정면 조작 키 삽입구 사용 시







D4NS-1 □ F + D4DS-K1
윗면 조작 키 삽입구 사용 시







D4NS-1 □ F + D4DS-K2
정면 조작 키 삽입구 사용 시





D4NS-1 □ F + D4DS-K2
윗면 조작 키 삽입구 사용 시







D4NS-1 □ F + D4DS-K3
정면 조작 키 삽입구 사용 시





D4NS-1 □ F + D4DS-K3
윗면 조작 키 삽입구 사용 시







D4NS-1 □ F + D4DS-K5

전면 조작 키 삽입구 사용 시





D4NS-1 □ F + D4DS-K5
윗면 조작 키 삽입구 사용 시





참고 사이트 : http://www.ia.omron.co.kr/products/product_detail4.asp?list_code2=001003003&prodPk=1251
