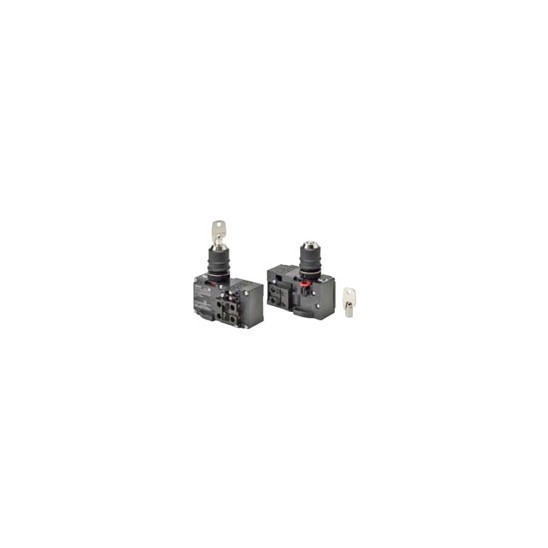

세이프티 락 타입 키 셀렉터 스위치

세이프티 락 타입 키 셀렉터 스위치 요약정보 및 구매

A22LK

▶ 전자 락 세이프티 키 셀렉터 스위치

제조사	OMRON
판매가격	전화문의
배송비결제	주문시 결제

상품의 재고가 부족하여 구매할 수 없습니다.

카달로그

이전상품 슬림 타입 세이프티 도어 스위치 다음 상품 세이프티・키 셀렉터 스위치

상품 상세설명

Features

유지 보수 시에 안심할 수 있는 장비 기동용 셀렉터 스위치

키 조작부의 전자 락을 이용해 오조작 방지 가능.

아래 제품의 키 외형과 공유화

· 세이프티 키 셀렉터 스위치 A22TK의 키
· 전자 락 세이프티 도어 스위치 D4JL의 트랩드 키
슬라이드 키 유니트 D4SL-NSK10-LK, D4GL-SK10-LK의 락 아웃 키

특징

전자 락 세이프티 키 셀렉터 스위치 A22LK는 전자 락 세이프티 도어 스위치와 키를 공통화하여 실수로 키를 빼지 않는 경우를 방지합니다. 유지 보수 시에 안심할 수 있는 작업 환경을 제공합니다.

Lineup

※ ◎ 표시 또는 회색 배경 표기의 기종은 표준 재고 기종입니다. 무 표시 (주문 생산 기종)의 납기에 대해서는 거래 대리점에 문의하십시오.

본체

세트 조합 발주 형식

조작부·스위치부를 세트로 제공합니다. 조작부 단독 형식은 문의해 주십시오.

접점 구성	키의 유무	형식
1NC/1NO + 1NC/1NO	유	A22LK-2RLA-22-K01-SJ
1NC/1NO + 1NC/1NO	유	A22LK-2RLB-22-K01-SJ
1NC/1NO + 1NC/1NO	무	A22LK-2RLA-22-01-SJ
1NC/1NO + 1NC/1NO	무	A22LK-2RLB-22-01-SJ

* 락 / 릴리스 방식은 솔레노이드 락 / 기계 릴리스입니다.

Specifications

인증 규격

인증기관	규격	파일 №
UL	취득 예정
TÜV SÜD
CQC (CCC)
KOSHA (S-MARK)	2013. 10 취득 완료

참고. NC 접점 측만 직접 개로 동작을 갖고 있습니다.

안전 규격 인증 정격

TÜV (EN60947-5-1)

사용 범주	AC-15	DC-13
정격 작동 전류 (le)	3A	0.27A
정격 작동 전압 T (Ue)	240V	250V

참고. IEC60269 적합 10A 퓨즈 gI 또는 gG를 단락 보호 장비로 사용해 주십시오. 본체에는 이 퓨즈가 내장되어 있지 않습니다.

성능

항목		A22LK
허용 조작 빈도	기계적	30 회 / min.
허용 조작 빈도	전기적	30 회 / min.
절연 저항		100MΩ 이상 (DC500V 메가에서)
내전압	동극 단자 간	AC2, 500V 50/60Hz 1min.
내전압	각 단자와 어스 간	AC6, 000V 50/60Hz 1min.
*진동 오동작 1**		10 ~ 55Hz 복진폭 1.5mm (1ms 이내)
충격	내구성	1000m / s ²
충격	*오동작 1**	300m / s ²
내구성	기계적	10 만회 이상
내구성	전기적	10 만회 이상
*사용 주위 온도 2**		-10 ~ +55 ℃
사용 주위 습도		35 ~ 85 % RH
*보호 구조 3**		IP65 * 3
감전 보호 클래스		Class Ⅱ
오염도		오염도 3 (EN60947-5-1)

참고 1. 부하 전류는 정격값 이하로 사용해 주십시오.

2. 접점 ON / OFF 동작에는 동시성이 없습니다. 사용 조건에서 확인해 주십시오.
3. 한 번 부하를 개폐한 접점에 용량이 더욱 작은 부하를 접속하여 사용할 수 없습니다. 접점 표면이 거칠어져 접촉 신뢰성이 손상될 우려가 있습니다.
* 1. 오동작 1ms 이내
* 2. 결빙 및 결로 되지 않을 것
* 3. 판넬 전면으로부터의 보호 구조입니다.

Dimensions

(단위 : mm)

A22LK-2RL □-22-K01-SJ

참고. 지정되지 않은 부분의 치수 공차는 ± 0.8 ㎜입니다.
